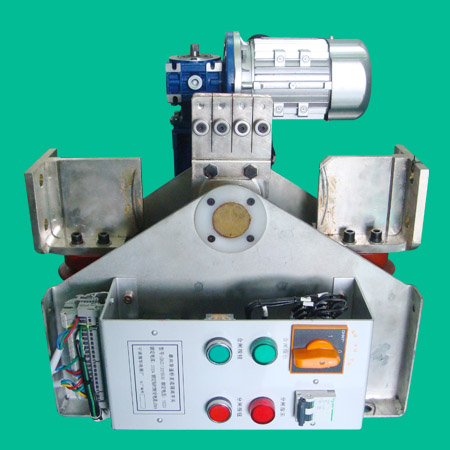

GN22－1.5/3150-50型單向導通裝置直流隔離開關
用途及適用范圍
GN22－1.5/3150-50型直流隔離開關是城市輕軌和地鐵單 向導通裝置使用的直流隔離開關，該直流隔離開關適用于直流 750V和1500V城市輕軌和地鐵供電系統。單相導通裝置在城市 輕軌和地鐵交通系統中，用來減少被保護區段的鋼軌電位，從 而減少被保護區段雜散電流對結構及金屬管線的電腐蝕，同時 能降低停車車庫的鋼軌電流，保證檢修人員的安全。該單向導 通裝置并聯在鋼軌絕緣節處，除保證列車正常軌道回流電流外， 還能保證短路電流通過。直流隔離開關用于在單向導通裝置出 現故障時連接絕緣結兩端鋼軌，保證列車正常運行。直流隔離 開關有手動、電動兩種操作型式，電動操作又有近動、手動及 遠動三種操作方式。
- 產品型號： GN22－1.5/3150-50
- 所屬分類： 高壓開關元件
產品詳情

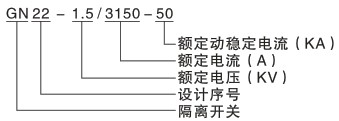

產品型號及其含義
技術參數
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 額定電壓 | KV | DC 1.5 |
| 2 | 最高電壓 | DC 1.8 | |
| 3 | 額定電流 | A | 3150 |
| 4 | 1min工頻耐受電壓（對地/斷口） | KV | 5.5/6.6 |
| 5 | 額定短時耐受電流（2s） | KA | 20 |
| 6 | 額定峰值耐受電流 | 50 | |
| 7 | 機械壽命 | 次 | 2000 |

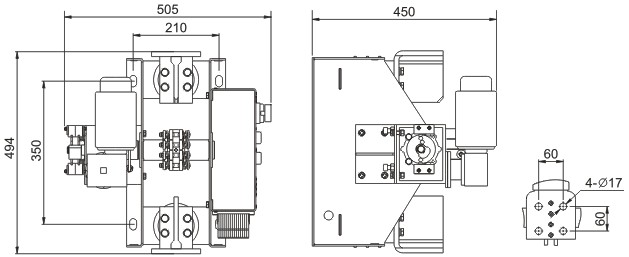

外形尺寸圖
.jpg)
