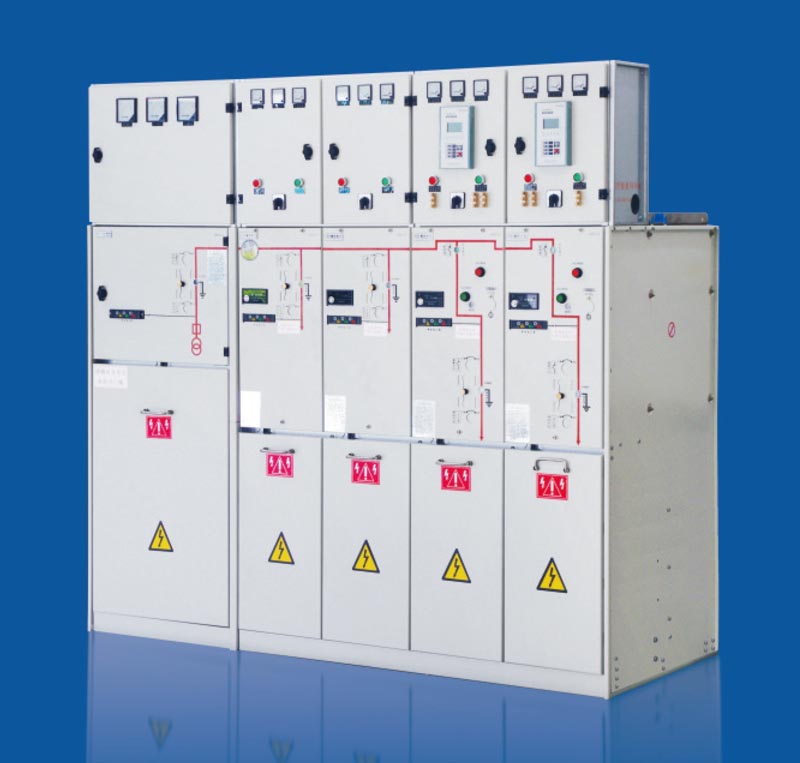

產品概述

XGN（YHL）-12系列SF6氣體絕緣環網柜是一種可擴展的交流金屬封閉開關設備，是將所有高壓帶電部件完全密封在充滿SF6絕緣氣體的304不銹鋼殼體內，體積小巧。氣箱防護等級達到IP67，整個開關裝置全絕緣、全密封、免維護，不受外部環境影響，設備運行安全可靠。開關左右通過插接式擴展母線，實現任意組合，達到全模塊化，滿足不同技術方案的要求，也滿足用戶后期擴容的要求和智能配網系統解決方案需要。XGN（YHL）-12系列SF6氣體絕緣環網柜通過國家級試驗站的全套型式試驗，確保了高可靠性和安全性。

XGN（YHL）-12系列SF6氣體絕緣環網柜適用于一般企事業單位、高層建筑、房地產、軌道交通、地鐵、石化行業、鋼鐵業和礦業、配電站、城市輸配電系統等場所。

符合標準

GB/T11022    高壓開關設備和控制設備標準的共用技術要求
GB3906    3.6~40.5kV交流金屬封閉開關設備和控制設備
GB3804    3.6kV~40.5kV高壓交流負荷開關
GB1985高壓交流隔離開關和接地開關
GB1984    高壓交流斷路器
GB16926    高壓交流負荷開關一熔斷器組合電器

正常使用條件

a.周圍空氣溫度：-40℃~+40℃；且在24h內測得的溫度平均值不超過35℃；
b.海拔高度：1000m（超過1000m時，在訂貨時要特別注明）；
c.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
d.空氣濕度：
日相對濕度：平均值不大于95%；月相對濕度：平均值不大于90%；
e.安裝場合；戶內。
對于有別于正常使用條件的特殊運行環境（例如：高海拔、低溫、嚴重污穢等情況），用戶應向供應商咨詢。

XGN（YHL）產品特點

■任意組合、左右無限擴展
通過內置式擴展絕緣子和母線連接器實現左右無限制任意擴展，滿足各種中壓開關配電方案及后期擴容需求。基本單元模塊包括C/F/V/D/S，最大支持六開關共箱。共箱式經典組合方式有：DF、DC、CCC、CCF、CCCC、CCCF、CCVV、VVFF、CCCCC、CCCCF、VVCCF、VVVVV、VVSVV、CCCCCC、FFFFFF等等。
 ■安全
具有可靠的“五防”功能，負荷開關、斷路器和隔離開關都有可靠的機械防誤聯鎖，開關位置指示清晰，標配有帶電指示功能，確保安全。
可靠的泄壓通道，防電弧故障設計，通過20kA內燃弧型式試驗。
■穩定
機械壽命及電壽命滿足型式試驗要求，確保品質穩定。
■不受環境影響
所有高壓帶電的部件完全封閉在304不銹鋼殼體內，氣箱防護等級達到IP67，實現全絕緣、全封閉、免維護，整個開關裝置不受外界環境影響。
■智能一體化
與DTU終端配套可實現保護、三遙、在線監測、故障處理等智能配網功能。
■結構緊湊
所有開關基本模塊寬度均為325mm，PT壓變柜最小尺寸500mm，M計量柜標準尺寸800mm。
■變壓器保護
提供了兩種保護方式。1250kVA及以下采用最經濟最安全可靠的F組合電器方式，而具有繼電保護功能的V斷路器適用各種容量的變壓器保護。
■環境保護
環保理念貫穿產品設計，生產，現場運行。開關材料均采用可回收利用的環保材料，焊接工藝保證了氣箱零泄漏。

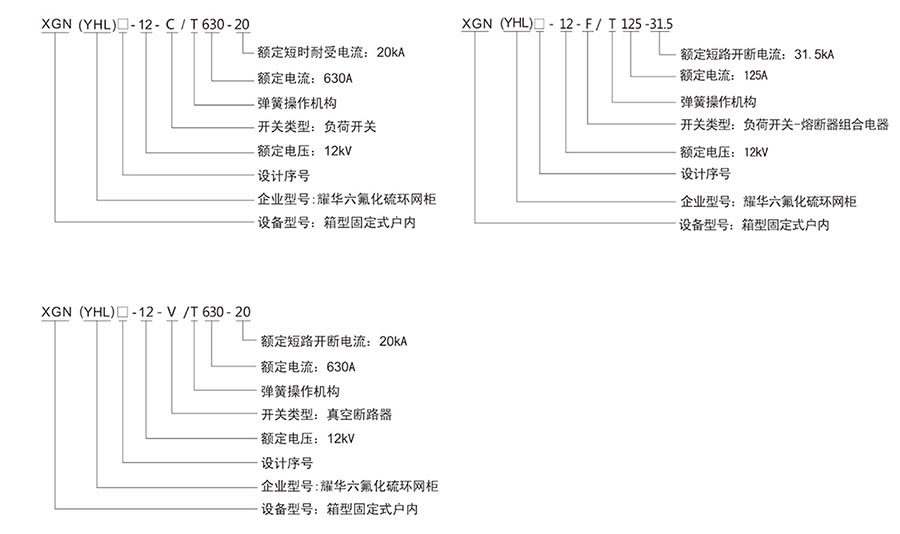

XGN（YHL）型號說明

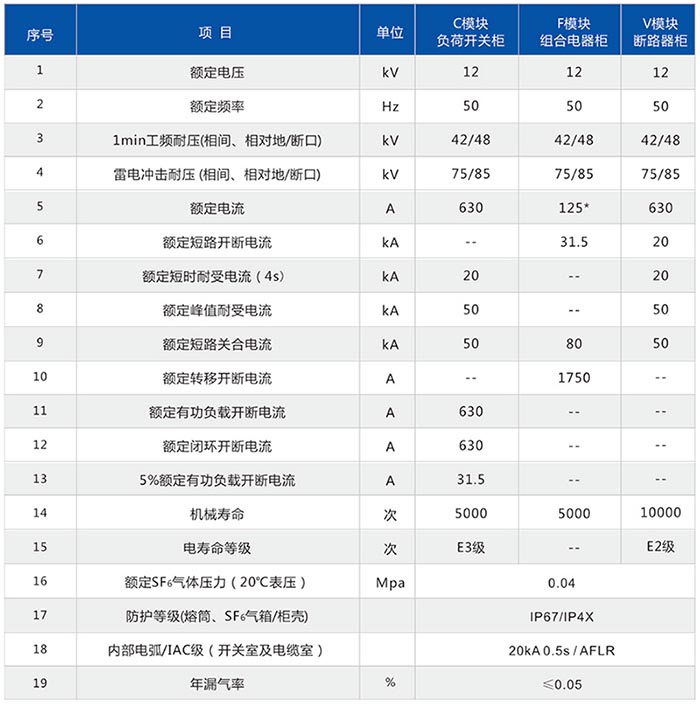

XGN（YHL）主要技術參數
