產品概述

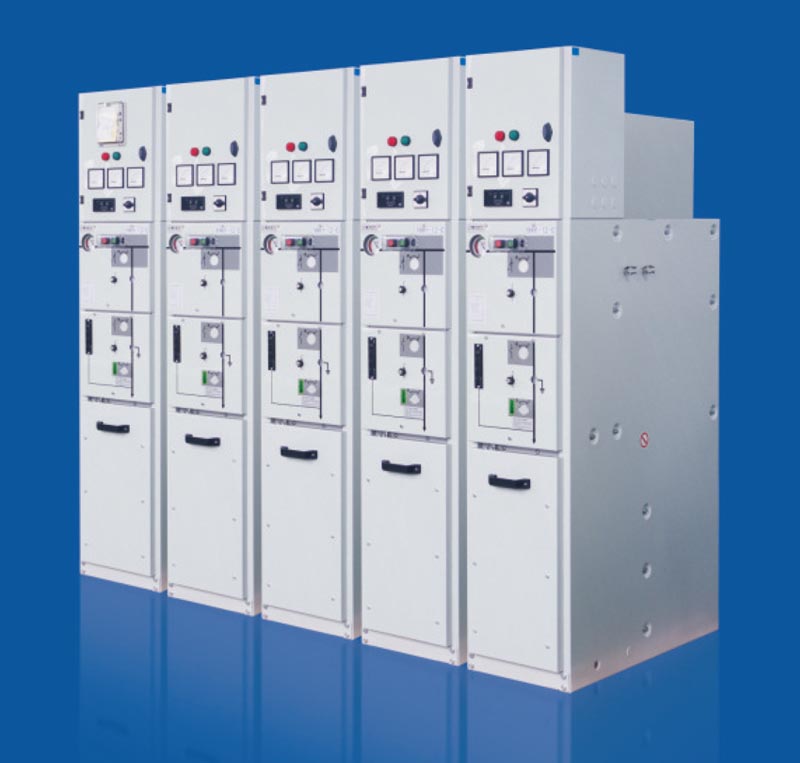

XGN（YHH）系列環保氣體絕緣環網柜是一款體型小巧的金屬密封的開關設備系統，用于12kV的配電系統。該開關設備由于其可擴展性，能實現全模塊化和半模塊化的組合方式而具有獨特的靈活性。XGN（YHH）系列環保氣體絕緣環網柜的不銹鋼氣室內部充滿了干燥空氣，將所有帶電部件完全密封，與外界隔絕。這種全密封系統使內部開關和所有帶電部分不受外部環境變化的影響，確保了可靠性高、人員安全以及實際上的免維護。XGN（YHH）系列環保氣體絕緣環網柜通過擴展套管和擴展連接母線實現開關柜的半模塊化或全模塊化組合。外部母線組件須在現場安裝在開關設備上。對于變壓器保護，XGN（YHH） 系列環保氣體絕緣環網柜使用真空斷路器配合保護繼電器。配網自動化終端可以和環網柜一起提供。

符合標準

GB/T11022    高壓開關設備和控制設備標準的共用技術要求
GB3906    3.6~40.5kV交流金屬封閉開關設備和控制設備
GB3804    3.6kV~40.5kV高壓交流負荷開關
GB1985    高壓交流隔離開關和接地開關
GB1984    高壓交流斷路器

正常使用條件

a.周圍空氣溫度：-40℃~+40℃；且在24h內測得的溫度平均值不超過35℃；
b.海拔高度：1500m（超過1500m時，在訂貨時要特別注明）；
c.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
d.空氣濕度：
日相對濕度：平均值不大于95%；月相對濕度：平均值不大于90%；
e.安裝場合；戶內。
對于有別于正常使用條件的特殊運行環境（例如：高海拔、低溫、嚴重污穢等情況），用戶應向供應商咨詢。

XGN（YHH）產品特點

■整個生命周期的環境影響最小：產品的環保不僅從產品本身，更從產品的整個生命周期進行考慮。產品采用綠色環保的干燥空氣作為絕緣介質，同時，盡量避免使用不可降解的熱固性材料，而使用可以重復利用的熱塑性材料，做到了整個生命周期內對環境的影響最小。

■不受環境影響：所有高壓帶電部分（進出線裝置除外）均位于不銹鋼氣室內，氣室內充入微正壓（≤0.04MPa）的干燥空氣，防護等級為IP67。可安裝于潮濕、多沙多塵、鹽污、箱式變電站和任何由于空氣污染易引發污閃的場所而不必采取特別的防護措施。無需清掃產品表面。擴展母線為完全屏蔽的，以保證不受外部環境變化的影響并且免維護。

■高可靠性/高安全性：所有帶電部分密封在以干燥空氣作為絕緣介質的氣室內，氣箱可靠接地，保證操作人員不會觸及高壓帶電部件；具備零表壓條件下正常開斷額定短路故障能力；開關具有可靠的泄弧通道，通過了內部燃弧試驗；電纜室蓋板和開關狀態具有可靠的機械聯鎖。

■結構緊湊：除了空氣絕緣的計量和PT模塊外，所有的模塊都只有420mm寬，電纜聯接套管對地高度一致，方便現場施工。

■固定式與靈活擴展的和諧統一：可為配電網絡提供18種固定組合方式，適應絕大多數需要環網單元的場合。組合形式為CC，CCC，CCCC，CCCCC，DC，DCC，DCCC，DCCCC，DV，DVV，DVVV，DVVVV，CV，cCV，ccCV，ccVV，CCCVV，CCVVV。在同一個氣室中最多可以配置5個模塊；配置模塊數多于5個的開關柜要采用擴展母線將開關柜連接起來，實現半模塊化結構；也可以通過在所有的模塊之間使用擴展母線的方式以實現全模塊化配置。通過不同的功能模塊組合可以形成由簡單到復雜的配電方案，滿足二次變電站和開閉所中的各種配置要求。

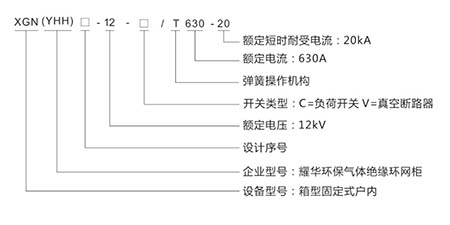

XGN（YHH）型號說明

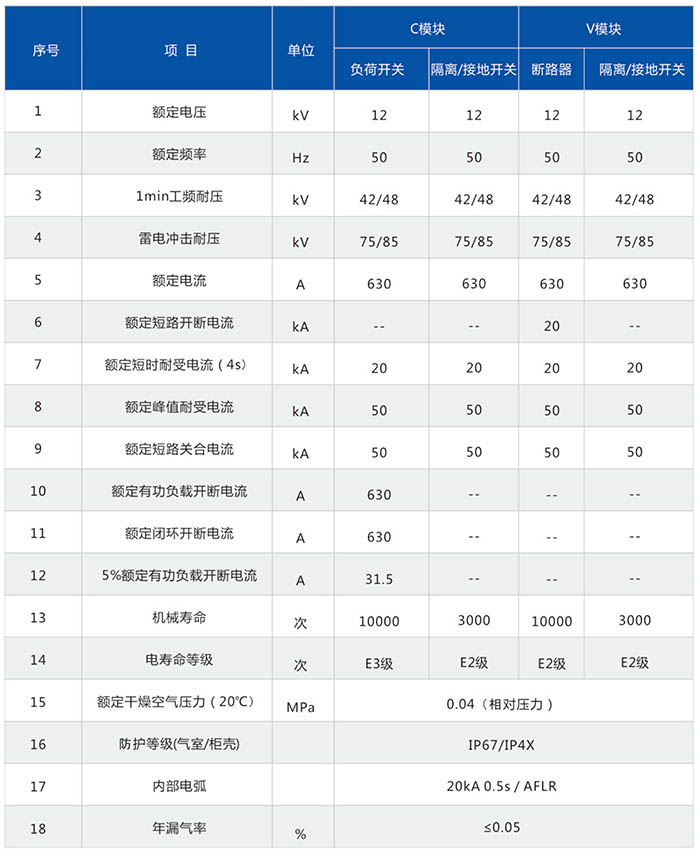

XGN（YHH）主要技術參數
